[1 pcs] Mạch sạc bảo vệ pin 18650 4 cell 40A

Giới thiệu [1 pcs] Mạch sạc bảo vệ pin 18650 4 cell 40A

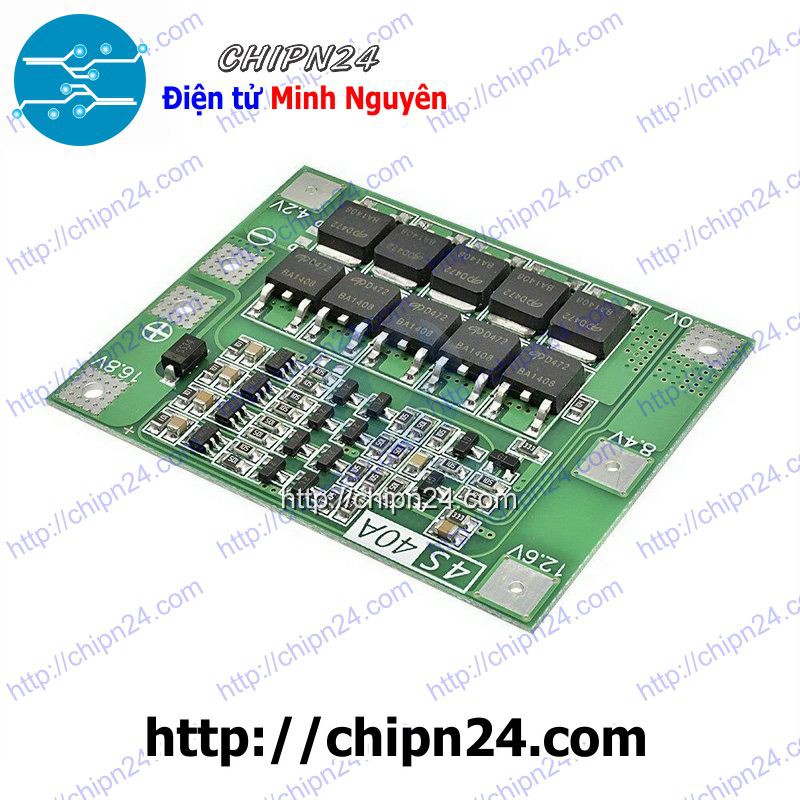

Mạch sạc bảo vệ pin 18650 4 cell 40A

Thông số mạch:
- Sử dụng sạc: 16.8V - 17.2V
- Điện thế xả cạn: 14.4v
- Điện thế sạc đầy: 16.8v
- Dòng xả liên tục (hoạt động): 40A
- Dòng xả quá tải (tức thời): 90A
- Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít, máy cưa,... có mức điện thế từ 14.46 - 14.8v.
- Chức năng mở tự động khi mạch ngắt quá tải (Auto Recovery).
- Số cell sử dụng: 4 cell Li-ion hoặc 4 cặp (8 cell) cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (12, 16 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.

Khuyến nghị:
- Đây là mạch sạc và bảo vệ pack pin Li-ion
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.
- Hàn theo thứ tự từ B- (0V), 4.2V, 8.4V, 12.6V và B+ (16.8V).
- Các chân - và + là 2 đường ra Tải và cũng là 2 đường Sạc vào. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc.

Lưu ý 1: Mạch đòi hỏi bốn pin 15C-20C, 10C-15C, không sử dụng được các pin có dòng xả nhỏ
Lưu ý 2: Theo đúng hệ thống dây điện của sơ đồ 0V, 4.2V, 8.4V, 12.6V, 16.8V không cố tình đoản mạch.
Lưu ý 3: Khi sạc pin, Điện trở “430” nóng là bình thường, chỉ ra rằng mạch cân bằng đang làm việc, nếu điện trở “430” cũng nóng ở trạng thái không sạc, xin vui lòng kiểm tra xem các kết nối.
Chú ý rằng: Không pha pin tốt và pin yếu! Hiệu quả của 2 pin tốt + 1 pin yếu = 3 pin kém.
..............................................................................
