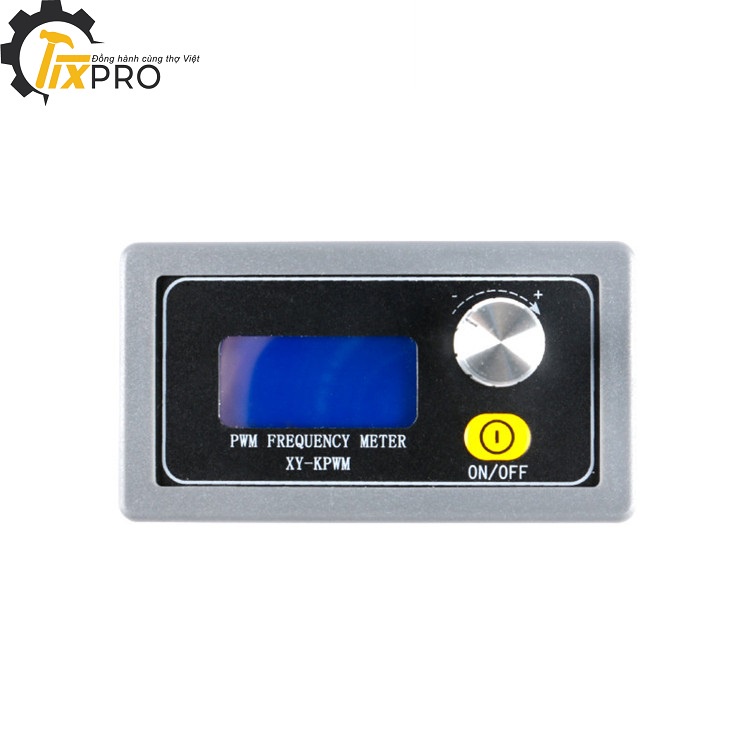

Bộ tạo xung XY-KPWM.

Giới thiệu Bộ tạo xung XY-KPWM.

Bộ tạo xung XY-KPWM chuyên dùng cho anh em thợ cần giả lâp một tín hiệu để thí nghiệm , sửa chữa mạch điện tử .
1 Mô tả mô-đun

Đầu ra PWM , tần số và chu kỳ nhiệm vụ có thể được đặt riêng biệt;

Chế độ bình thường:

Dải tần số 1HZ ~ 150KHZ chu kỳ nhiệm vụ 000 ~ 100% , chu kỳ nhiệm vụ bước 1%

Chế độ tốt:

Dải tần số 1HZ ~ 15KHZ, chu kỳ làm việc 00.0 ~ 100% , chu kỳ nhiệm vụ từng bước 0,1%

Tần số được chia thành bốn dải, được tự động chuyển đổi :

1.XXX ( không có dấu thập phân ) : Đơn vị tối thiểu là 1Hz và dải giá trị là 1Hz ~ 999Hz ;

2. X.XX (dấu thập phân ở hàng trăm), đơn vị nhỏ nhất là 0,01Khz , và phạm vi giá trị là 1,00Khz ~ 9,99Khz ;

3.XX.X ( dấu thập phân ở vị trí mười ) : đơn vị nhỏ nhất là 0,1Khz ; phạm vi giá trị là 10,0KHz ~ 99,9KHz

4.XXX ( dấu thập phân ở hàng chục và hàng trăm ) : đơn vị nhỏ nhất là 1Khz ; phạm vi giá trị là 1KHz ~ 150KHz

ví dụ: tần số hiển thị: 100 có nghĩa là PWM đầu ra xung 100Hz ;

1,01 có nghĩa là PWM xuất ra 1,01K xung;

54.1 có nghĩa là PWM xuất ra xung 54.1KHz ;

1.2.4 có nghĩa là PWM đầu ra xung 124KHz ;

Dải giá trị chu kỳ nhiệm vụ: 0 ~ 100% ;

Tất cả các thông số cài đặt được lưu sau khi tắt nguồn.
